Kylda serverrack
Dagens allt kraftfullare servers kräver allt mer effekt. Mer effekt leder i sin tur till en ökad värmeutveckling och högre krav på effektiv kylning av utrustningen för att säkerställa en avbrottsfri pålitlig drift.
Traditionell kylning av serverhallen med fristående kylaggregat räcker inte längre till för att lösa problemet med allt varmare maskiner. Följden blir driftproblem och i värsta fall förlust av information.

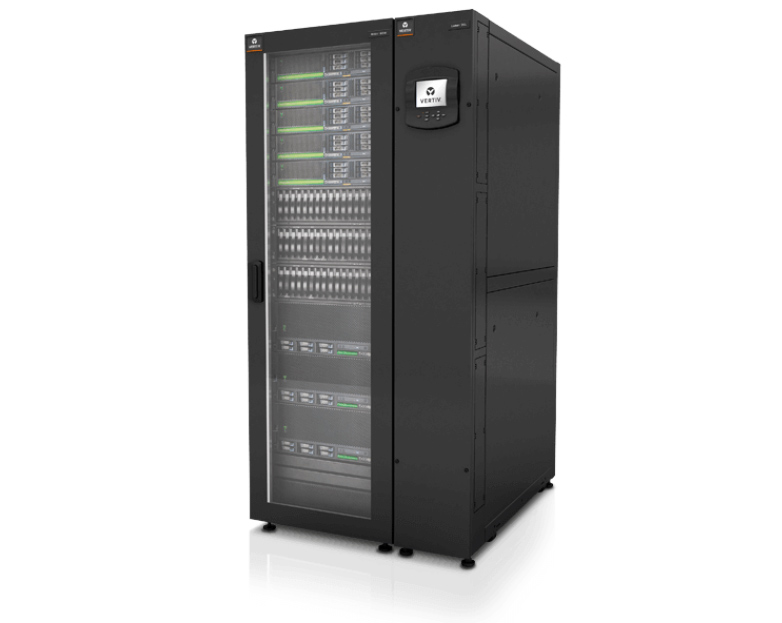

Lösningen på problemet är att man installerar servers i rack med inbyggd kyla och kyler den kritiska utrustningen direkt på plats. Kylda serverrack är den absolut effektivaste lösningen och ger en kontrollerad, tempererad servermiljö med en betydligt bättre driftsäkerhet.
Serverrack med kyla kan byggas i skalbara lösningar med ett eller flera rack med varsitt eller gemensamma kylaggregat. Med andra ord kan man börja med en enklare lösning och sedan komplettera den successivt allt eftersom behovet ökar.
Det finns 2 huvudsakliga typer av lösningar för kylda rack. Closed Loop eller Open Loop.
Open Loop, för- och nackdelar
Med Open Loop lösning kyls luften via varma/kalla gångar. Kylaggregatet sitter i direkt anslutning till servrarna och med fläktar trycker man den kalla luften direkt mot servrarnas fläktingångar. I en Open Loop lösning trycker sedan serverns fläktar ut den varma luften ur maskinen på traditionellt sätt fritt i rummet. Denna lösning kompletteras ofta med s.k. kalla/varma gångar är främst att spara energi och sänka kostnaderna för kylning med hjälp av luftflöden. Det innebär att den varma luften fångas upp i en "korridor" bakom racket. Flera rack ställs med baksidorna mot varann och över "korridoren" lägger man ofta ett enkelt tak eller styr med speciella fläktar vilket gör att den varma luften effektivt kan samlas in och avledas eller användas till t.ex. uppvärmning av andra lokaler.
Fördelen med Open Loop är att man optimerar kylan för hela datahallen och kan sägas vara en baslösning för kylda rack. Läs mer.

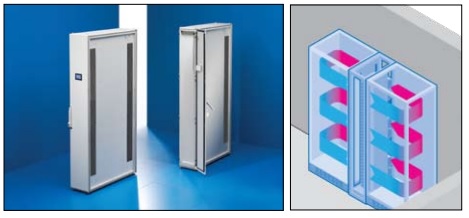

Closed Loop - högst effektivitet
Med Closed Loop uppnås högsta kyleffekten. Closed Loop lösning bygger på täta serverrack där luften stannar kvar inne i skåpet och kyls ner återigen utan att påverka resten av omgivningen. Man blåser med andra ord inte ut någon luft ur en Closed Loop lösning. Denna typ av lösning ger den högsta kyleffekten och är det bästa valet vid höga värmelaster från serverutrustningen. Den kalla luften blåses direkt mot de varma maskinerna och man kan även styra effekten individuellt per maskin med hjälp av fläktar som styrs individuellt. På så sätt får alltid de varmaste maskinerna den mesta kylan.
Använder man denna typ av lösning vinner man även en hel del andra fördelar. Det går givetvis också att planera datahallen på ett helt annat sätt om kylningen redan är optimerad. Läs mer.
Hur fungerar det?
Både Closed Loop och Open Loop kräver någon typ av kylmedia och valet är vatten eller gas.
Finns vatten tillgängligt så används det oftast. Det kan t.ex. vara kylt industrivatten eller vatten för komfortkyla i byggnaden i övrigt. Kyleffekten i racket styrs givetvis av storleken på kylenheten men även till viss del av temperatur på både det inkommande vattnet samt på vilken temperatur returvattnet kan ha. En annan parameter som påverkar är trycket på vattnet både för ingående och för retur.
Finns inte vatten tillgängligt så använder man gas som kylmedia. I detta fall placerar man en utedel som med ett rör eller slang ansluts till racket/racken. Principen är den samma som för en värmeväxlare, kyldiskar osv. Båda lösningarna är mycket beprövad teknik vilket gör att man får en enkel och standardiserad installation med mycket hög driftsäkerhet. Lösningarna kan även förses med övervakning och larm för temperatur, kylbortfall, osv. Läs mer.
Mer om serverrack
Information om andra typer av racklösningar. Serverrack, öppna rack, rack med skåpsindelning, delade serverrack mm. Läs mer på serverrack.se.
Vi hjälper gärna till att hitta rätt racklösning. Välkommen att kontakta oss!
